Interaction & Electronic Design

Voting Modules

We developed for the project "Bank für Gemeinwohl" seven interactive voting modules. By touching the logo on the outside of the window pane the counter number moves up. For the detection of the contact, a metal foil was placed behind the window pane and is connected to an IO pin of an arduinos.

The Arduino continuously measures the capacity when a finger is placed, the capacity increases rapidly and is used as a trigger.

Englisch
Untertitel:
interactive design
Technologie & Materialien:
Jahr:
2015

Voting Module

Im Rahmen der Vienna Biennale "Ideas for Change" haben wir für das Projekt Bank für Gemeinwohl sieben interaktive Voting Module entwickelt. Durch die Berührung des Logos aussen auf der Fensterscheibe springt der Zähler um eine Zahl höher.

Für die Erkennung der Berührung wurde auf beiden Seiten des Fensters eine Metallfolie plaziert und mit einem IO Pin eines Arduinos verbunden.

Der Arduino misst kontinuierlich die Kapazität, wenn ein Finger aufgelegt wird steigt die Kapazität schnell an, dieser Anstieg wird als Trigger verwendet.

Deutsch
Untertitel:
interactive installation
Fünf weitere Module in den Räumlichkeiten der Bank
Zig 7Segmentmodule ...
Letzte Montage eines 2er Moduls, es fehtl nur noch die Rückenplatte.
Jahr:
2015

Ephemerā

The project 'ephemerā' represents the dialogue between mankind and nature through three interactive kinetic furniture pieces - a big oak table and two mirrors. ... Observed from a distance the pieces' floral decoration appears alive. The plants grow and move, following their own gentle choreography. However, when someone comes close, the plants and insects disappear. ... The project was first presented at Design Miami 2014.

 - Source: mischertaxler.com

More information on the project is available from the designstudio mischer'traxler and Perrier Jouet

DKIA was contracted to design the electronics and program the pieces according to the specifications given by mischer'traxler. A lot of effort went into developing a mechanism which allowed the sheet metal "plants" to move in near silence. The mechanics were developed by mischer'traxler and Martin Robitsch. Together we managed to accomplish this goal.

Simon Laburda/DKIA was also on site at Design Miami to help set the system up.

The table is based on an Arduino Uno which interfaces with 37 motor controllers for all the moving elements and 14 ultrasonic sensors to detect people approaching.
The mirrors combine plants displayed on a large screen, together with parts which extend beyond the screen and consist of sheet metal. They are controlled by Raspberry Pis

Deutsch
Untertitel:
interactive kinetic installation

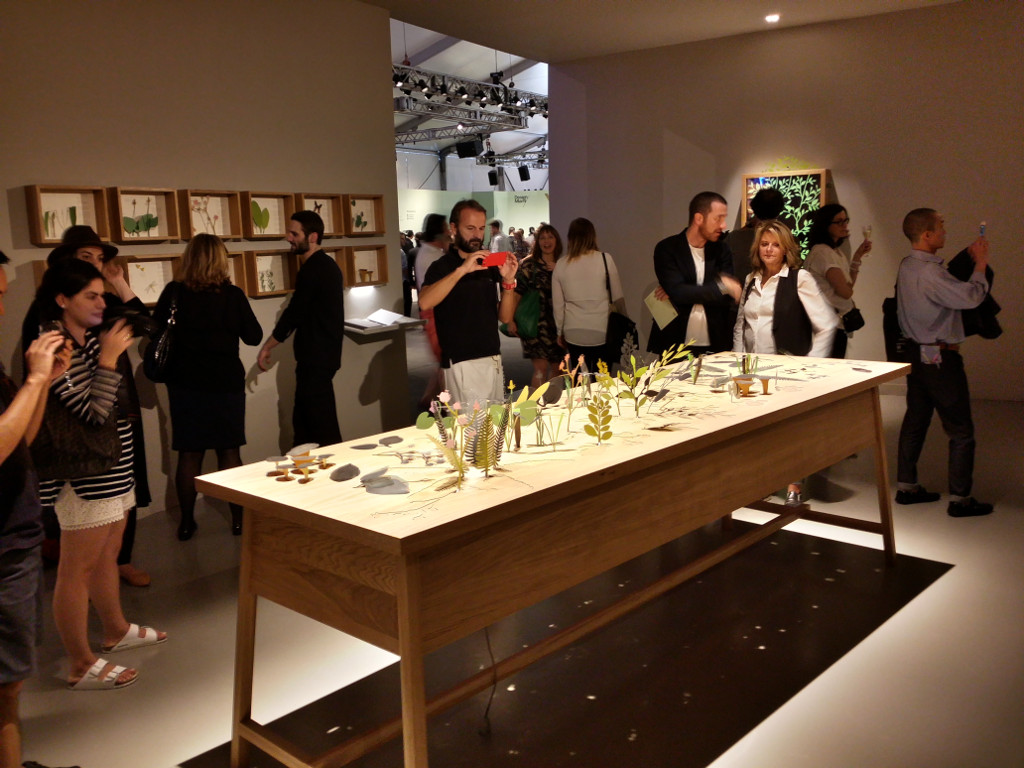

Ephemera at Design Miami 2014

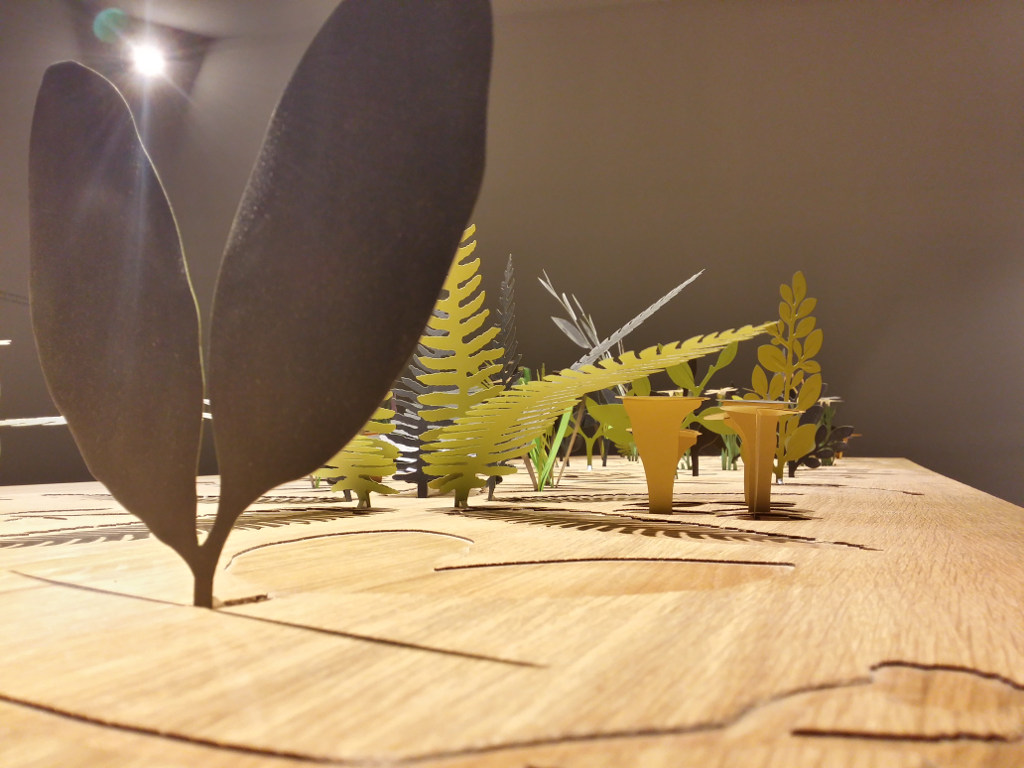

Detailed view of the plants in the table

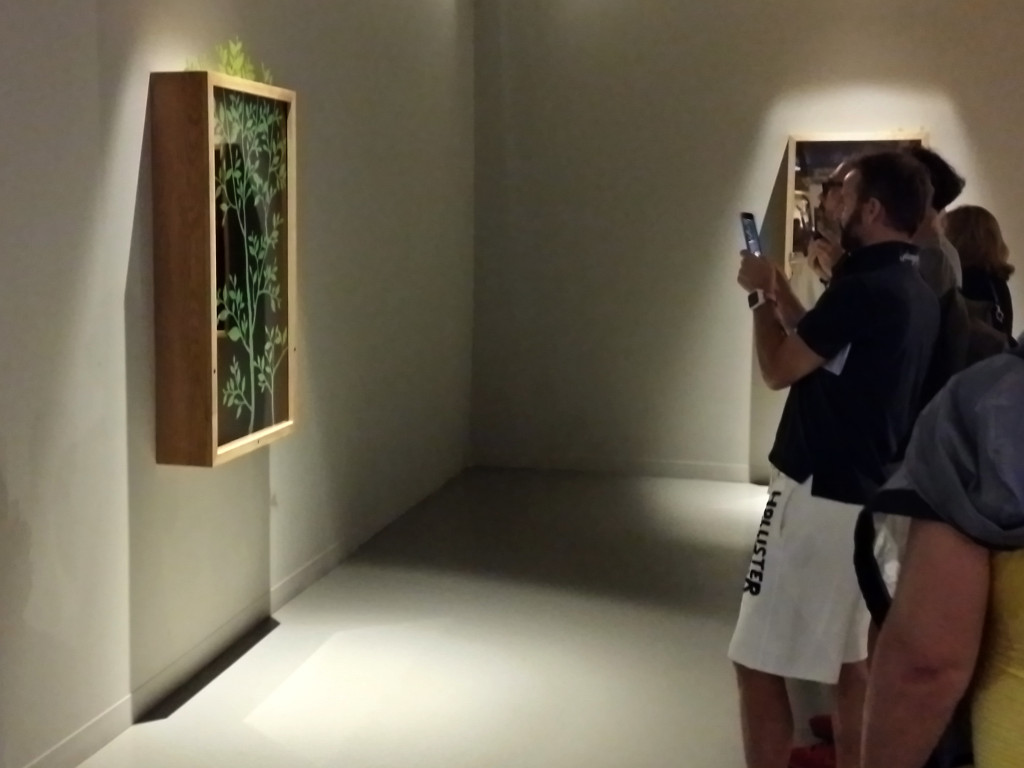

The mirror

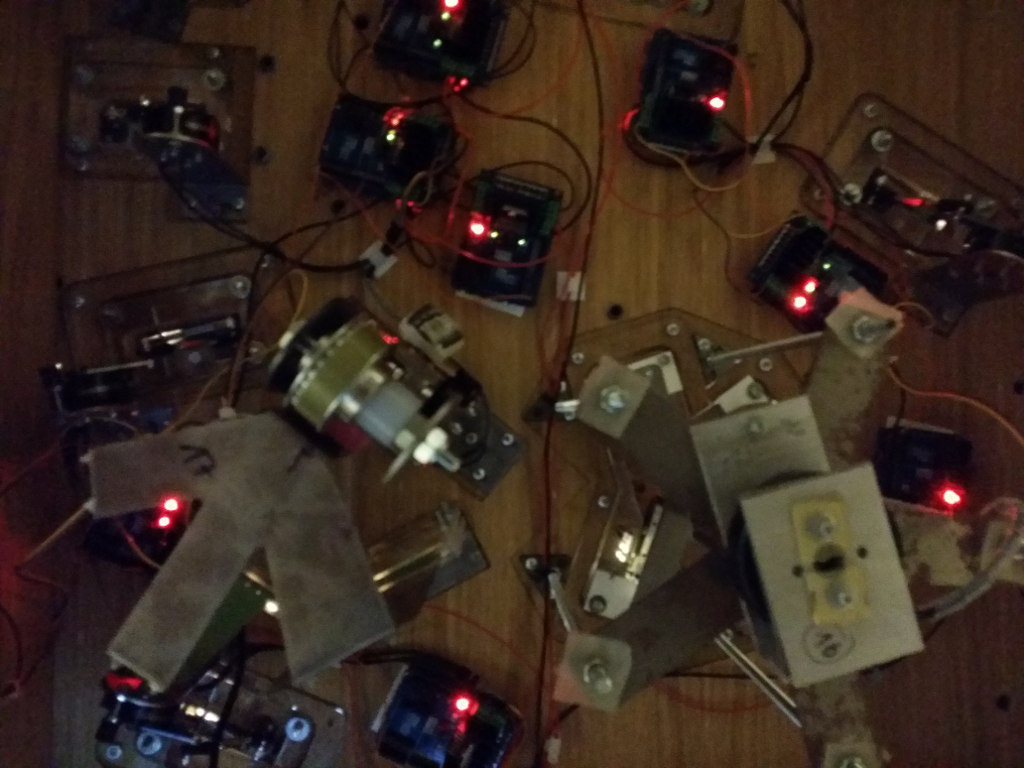

Electronics hidden away under the table
Jahr:
2014

Ephemerā

The project 'ephemerā' represents the dialogue between mankind and nature through three interactive kinetic furniture pieces - a big oak table and two mirrors. ... Observed from a distance the pieces' floral decoration appears alive. The plants grow and move, following their own gentle choreography. However, when someone comes close, the plants and insects disappear. ... The project was first presented at Design Miami 2014.

 - Source: mischertaxler.com

DKIA was contracted to design the electronics and program the pieces according to the specifications given by mischer'traxler. A lot of effort went into developing a mechanism which allowed the sheet metal "plants" to move in near silence. The mechanics were developed by mischer'traxler and Martin Robitsch. Together we managed to accomplish this goal.

Simon Laburda/DKIA was also on site at Design Miami to help set the system up.

The table is based on an Arduino Uno which interfaces with 37 motor controllers for all the moving elements and 14 ultrasonic sensors to detect people approaching.
The mirrors combine plants displayed on a large screen, together with parts which extend beyond the screen and consist of sheet metal. They are controlled by Raspberry Pis

More information on the project is available from the designstudio mischer'traxler and Perrier Jouet

Englisch
Untertitel:
interactive kinetic installation
photo copyright misch´traxler
Jahr:
2014

Das Wetter draußen

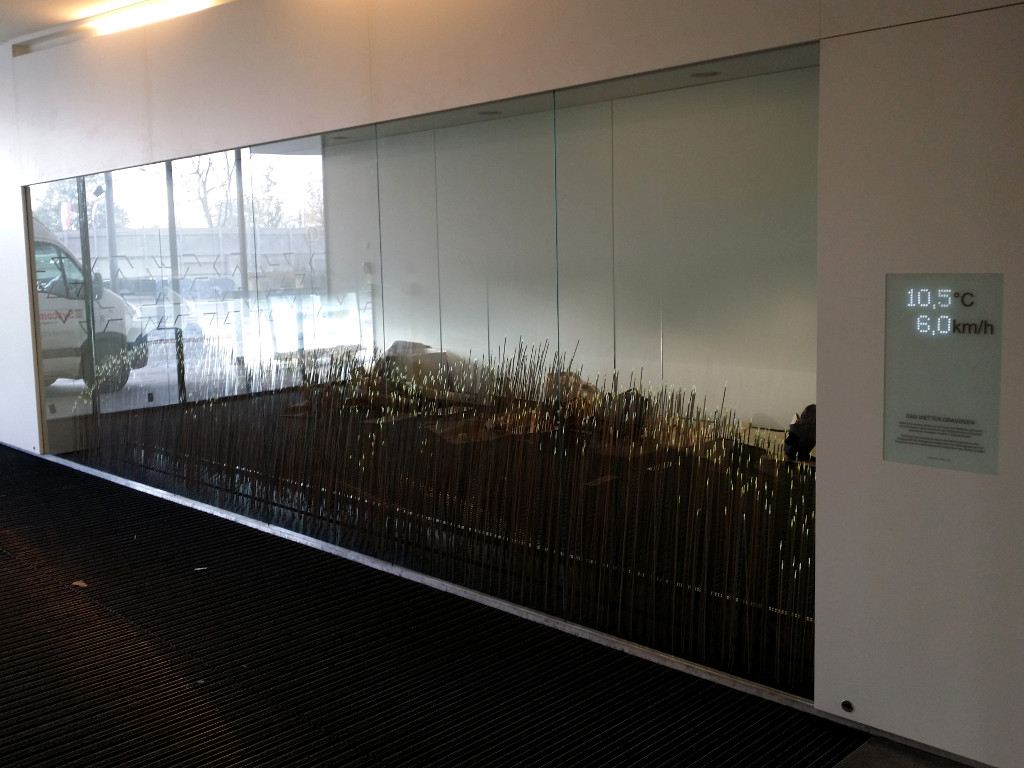

"Das Wetter draußen" ist eine kinetische Lichtinstallation die sich im Eingangsbereich des Geriatriezentrum Donaustadt befindet. Auftraggeber war das Designstudio mischer'traxler. DKIA war für die Programmierung und Elektronik zuständig. Konzeption, Planung, Mechanik und Aufbau vor Ort wurden von mischer'traxler durchgeführt.

Die Installation ist 8 Meter lang, 40cm tief und besteht aus hunderten unterschiedlich langen Lichtleitern. Sie sind in Form eines Streifen Wiese angeordnet sind und symbolisieren dabei die einzelnen Grashalme. Die "Grashalme" werden von sieben lichtstarken, RGB LED-Strahlern beleuchtet und können nach links und rechts geneigt werden. Temperatur und Windstärke werden von einer Wetterstation am Dach des Gebäudes gemessen und in Farbton und Neigung der Grashalme umgesetzt. Wärmere Farbtöne stellen dabei eine höhere Außentemperatur dar. Höhere Windstärken führen zu einer stärkeren Neigung der Halme - eingebaute Ventillatoren die sich bei bestimmten Windstärken einschalten verstärken den Eindruck einer lebendigen Wiese. Die Messdaten werden zusätzlich auch auf einem LED-Display angezeigt.

Die Ansteuerung wird von einem selbstwickelten Board auf Basis eines AVR Mikrocontrollers übernommen. Auf dem Board befinden sich 21 LED-Treiber für die LED-Strahler, zwei Relaisansteuerungen für die Ventillatoren, ein Industriebus-Interface zum Antrieb für die Neigung, eine LED-Display Steuerung und eine Schnittstelle zur Wetterstation auf dem Dach des Gebäudes. Zur Inbetriebnahme vor Ort konnten alle Parameter wie Farben-Temperatur Zuordnungen, Neigungswinkel, etc. direkt am Gerät eingestellt werden ohne einen Laptop anschließen zu müssen.

Deutsch
Untertitel:
interaction design
Jahr:
2014

Thermobooth V2

Interaction and interface design of the second version of thermobooth (photobooth) developed by taliaYstudio in cooperation with Osram. The thermobooth is based on the principles of social design, it prints out a photo only by social interaction, when two ore more persons are touching each other. The photos are immediately printed via a photo printer, but it is also possible that the photos are sent by email or on facebook. With a webapplication you are able to select the best photo or to make fine adjustments of the hardware.



Englisch
Untertitel:
interaction & interface design
@light+building, frankfurt 2014
setup@light+building, frankfurt 2014
thermobooth brain
Jahr:
2014

Kinetische Lichtinstallation

A kinetic light installation for the entrance area of a geriatrics center in vienna. Over an area of ​​2.5 X 8 meter artificial grass made out of fiber optics moves and changes colors to real-time data from a weather station. The temperature and wind speed collected on the roof of the center are also visualized on an LED matrix.

Englisch
Untertitel:
interaction design
Jahr:
2014

Thermobooth V2

Interaction & interface design der zweiten Version des von taliaYstudio in Kooperation mit Osram entwickelten Thermobooth (Fotoautomat). Der Thermobooth beruht auf den Prinzipien des "social design", es wird nur auf Berührung zweier oder mehrerer Personen ein Foto ausgelöst und bei Bedarf mittels eines Fotodruckers ausgedruckt, per E-Mail oder auf Facebook gesendet. Die Ansteuerung des Fotodruckers ist vollautomatisch, es ist aber auch über eine Webapplikation möglich die beste Fotografie auszuwählen oder auch Feinjustierungen der Hardware zu tätigen.



Deutsch
Untertitel:
interaction & interface design
@light+building, frankfurt 2014
setup@light+building, frankfurt 2014
thermobooth brain
Jahr:
2014

THE COMMITTEE OF SLEEP

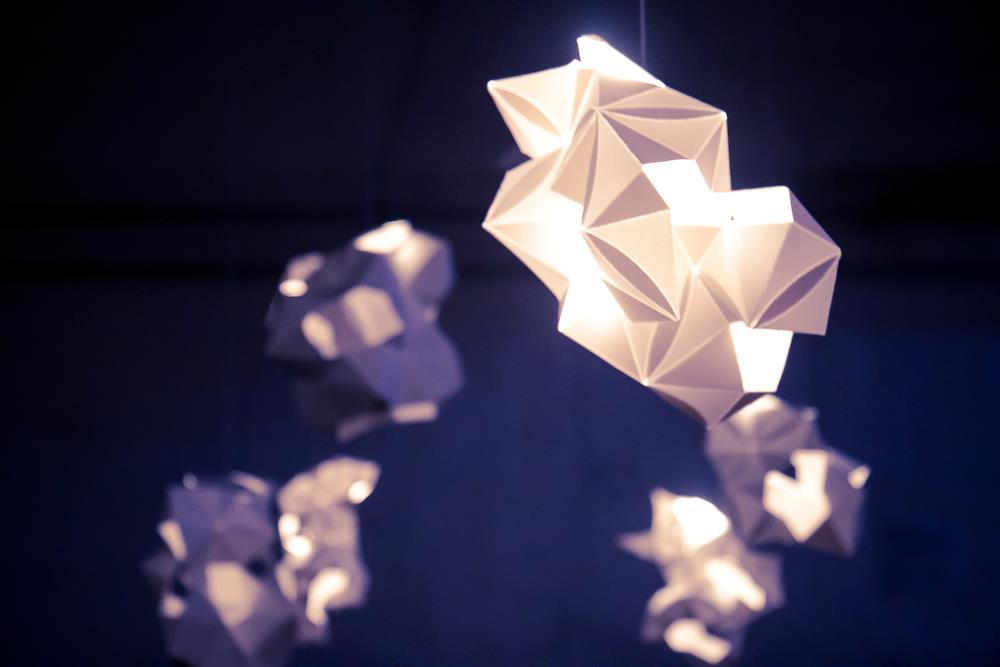

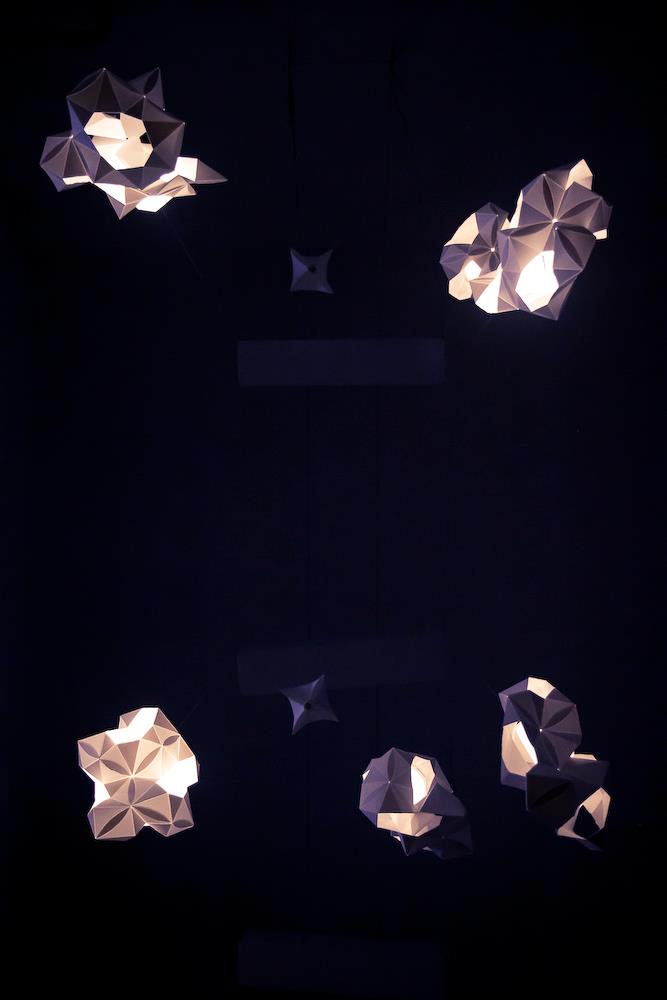

The Committee of Sleep makes use of the principle of ‘energy scavenging,’ which means the capturing of surplus energy from living organisms. The expansive installation, which is based on structural elements made of paper, is equipped with organic light-emitting diodes (OLEDs), a newly developed lighting technology. The objects absorb energy released by the movement of visitors in the exhibition room and transmit it to the light diodes. The lighting situation thus varies with the frequency of visitors in the exhibition.

in cooperation with:

taliaYsebastian
Design for Social and Environmetal Impact duo based in Vienna, focusing on “human design, integrating future technologies”
www.taliaYsebastian.com

OSRAM
providers of OLED technology and knowledge transfer in this area
www.osram.de

Simon Laburda & Nora Dibowski
interaction & electronic design
www.dkia.at

Susanne Gosztonyi
Transfer of knowledge
www.bionicfacades.net

Englisch
Untertitel:
energy scavenging system
Technologie & Materialien:

THE COMMITTEE OF SLEEP

The Committee of Sleep macht sich das Prinzip des Energy Scavenging, der Plünderung überschüssiger Energie lebender Organismen, zunutze. taliaYsebastian nehmen Anleihe am Vorbild der Natur – konkret an der Sea Orange, einem mit Algen interagierenden Schwamm, der lichterzeugende Eigenschaften aufweist. Die raumgreifende, auf Papierstrukturen basierende Installation ist mit Stromkreisen aus organischen Leuchtdioden (OLEDs) versehen. Die Objekte nehmen die durch die Bewegung der BesucherInnen im Raum freigesetzte Energie auf und geben sie an die Leuchtdioden weiter. Die Lichtsituation variiert somit entsprechend der BesucherInnenfrequenz in der Ausstellung.



taliaYsebastian - The Committee of Sleep

In Kooperation mit:

taliaYsebastian
Design for Social and Environmetal Impact duo based in Vienna, focusing on “human design, integrating future technologies”
www.taliaYsebastian.com

OSRAM
providers of OLED technology and knowledge transfer in this area
www.osram.de

Simon Laburda & Nora Dibowski
interaction & electronic design
www.dkia.at

Susanne Gosztonyi
Transfer of knowledge
www.bionicfacades.net

Deutsch
Untertitel:
Raumgreifende interaktive Lichtinstallation
Technologie & Materialien:
Jahr:
2012
